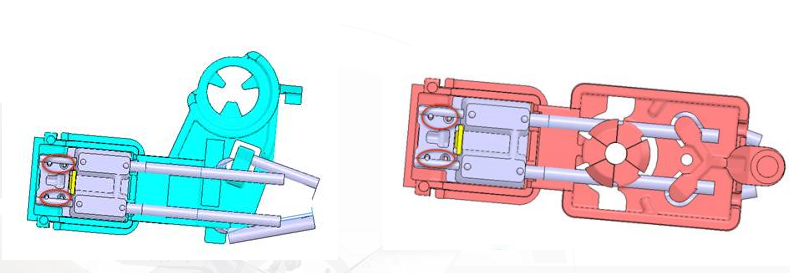

CT在线自动焊锡解决方案2018- 04-02 13:35
工艺要求
1.焊点品质要求：
A、无空洞区域或表面瑕疵；
B、引脚与焊盘润湿良好；
C、引脚形状可辨识；
D、穿孔焊料填充程度饱满；
F、无虚焊、假焊、针孔气孔、锡渣、锡珠、锡尖、
裂痕、未焊透、短路、焊盘脱离、金黄色瘢痕焊点、
管脚弯曲等不良情况；
2.焊接时间：
单点焊接时间:<=3S
3.焊接方式：
在线自动焊锡
4. 焊锡功率
因焊点为铜基带，焊点大，散热快。采用进口200w及以上快速加热模组
5.其他
无数据上传、追溯要求
运动系统采用进口马达，闭环控制
工艺解析
焊点品质
A.经评估，普通小功率烙铁头无法满足要求，采用Weller200W大功率热导技术，采用拖焊工艺，可以满足焊点热量需求；
B.锡的活性高要求助焊剂含量3.0%左右，有效提高锡的流动性及透锡度有效提高生产效率及品质。避免露焊盘及透锡不均现象；
C.焊盘及引脚表面避免氧化及污染避免焊锡过程中焊盘及引脚与锡有效分子结合。
辅助夹具
A.建议夹具采用金属加表面氧化工艺，用精雕设备一次成型加工完成，有效保证夹具精度。
B.定位方式采用压板快速取放。
焊接烙铁头
决定焊头使用寿命的因素：焊头结构型状.镀层致密度.使用温度.锡线的腐蚀程度.焊点时间等多方面因素。一般国产保证在3W点以上.
进口的是6W点以上。（360度温度.Sn/Ag/Cu
锡线含3.0%助焊剂）。
推荐设备
